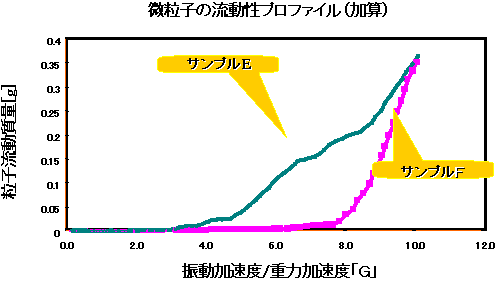

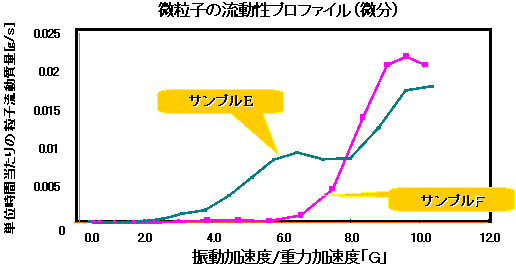

右グラフ，上下二つの流動性プロファイルは，外添剤の量が異なる複合粒子サンプルＥとサンプルＦの測定結果を表し，上のグラフは流量加算グラフ，下のグラフは流量微分グラフである。 両グラフ共，Ｅ粒子とF粒子が明らかに違う曲線を描いていることが確認できる。
流動開始点は粒子Ｅが２．２Ｇ付近で，粒子Ｆが５．８Ｇ付近である。また，単位時間当たりの流量は外力Ｇが（８.０）付近まではＥ粒子が多く，その後Ｇが大きくなるとＦ粒子の流量が多くなり，単位時間当たりの流量は逆転している。
このグラフで注目すべき点の一つに流量加算グラフにおいて，一定時間で外力Ｇを任意の大きさに連続的に増加させた場合，最終的に流量が同じであっても，その過程が全く違っていることである。
次に注目すべき点は流量微分グラフにおいて，８．０Ｇ付近で流量が逆転していることである。すなわち，粒子Ｅと粒子Ｆは条件により流動性が逆転することを示している。
